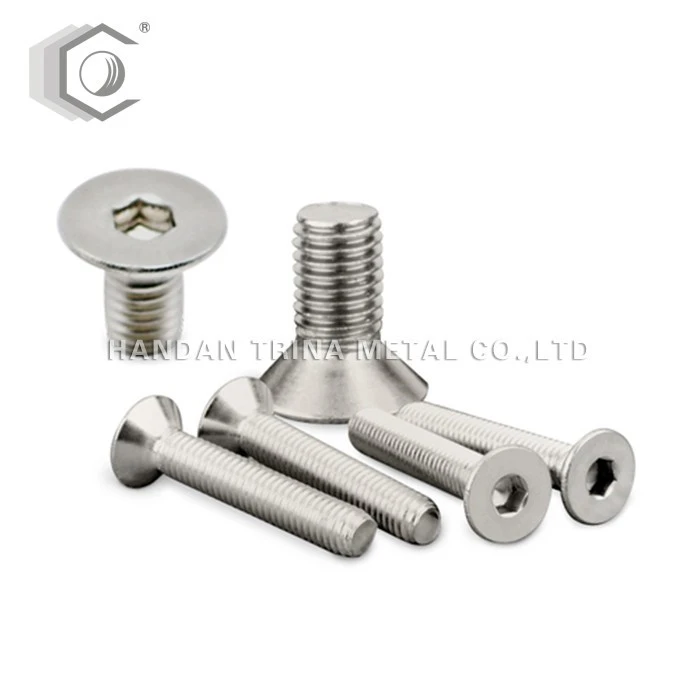

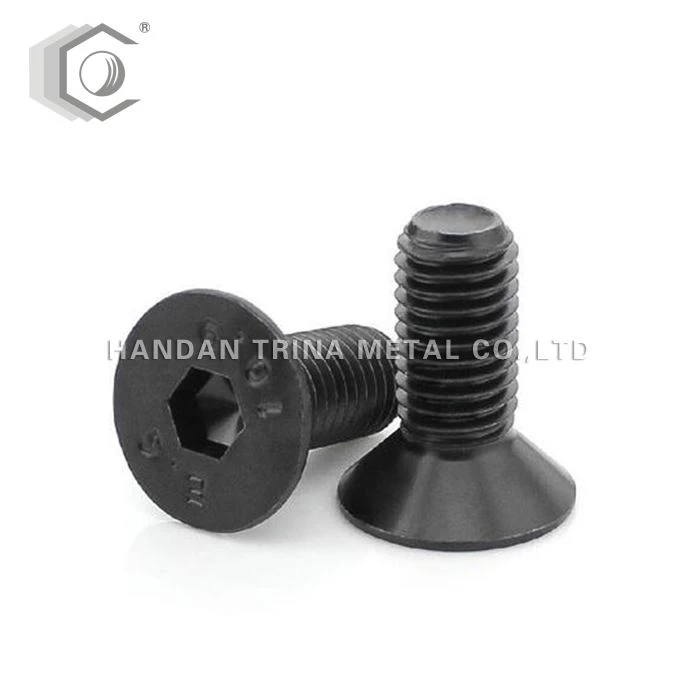

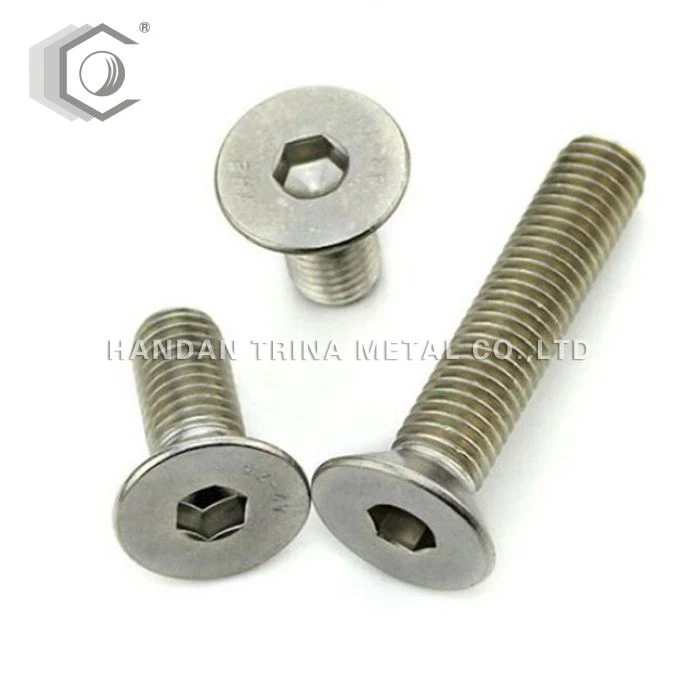

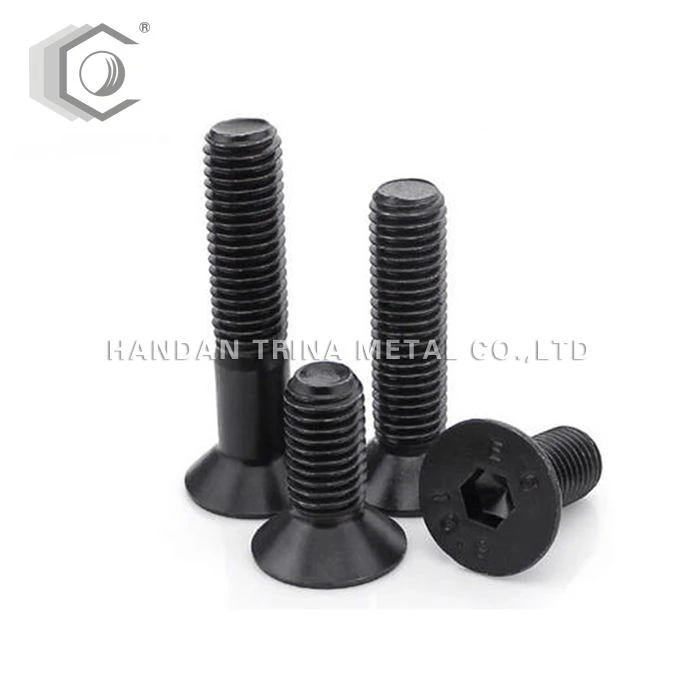

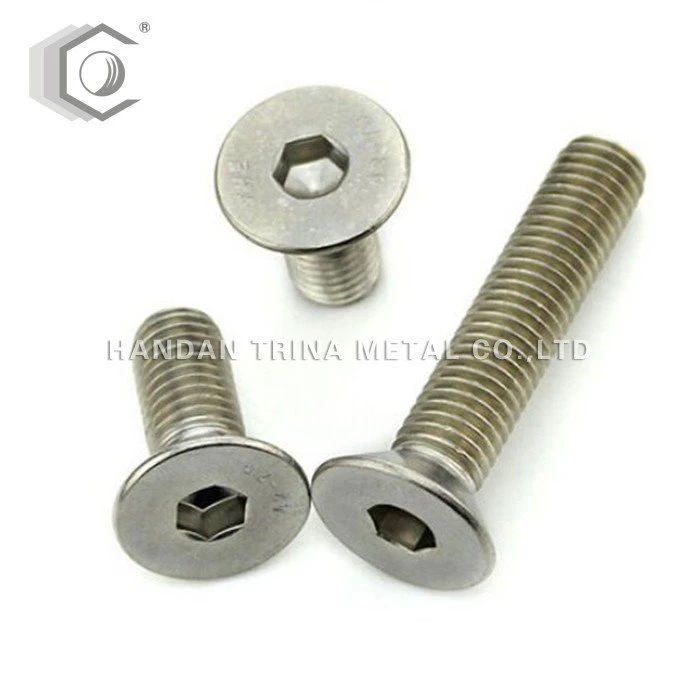

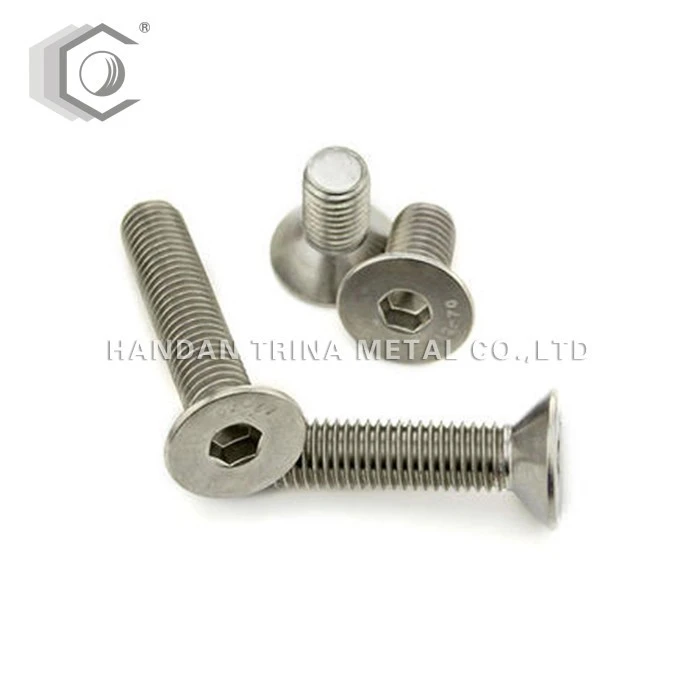

Угрејани унутрашњи угаони вијци такође се називају упуштени вијци и равни машински завртњи. Они су нека врста грађевинских делова. Глава је конус од 90 степени, што је слично уобичајеном шрафу за дрво. Глава има жлеб за затезање алата, као што су фонт, крст, шестерокут, квинкс, петоугао итд.
Величина: М3-М24
Површина: Зп / ЦРНА
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
дк | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
дс | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Ефекат:
На површини монтажне рупе на спојном комаду обрађена је конусна округла утичница од 90 степени, а глава равног машинског вијка налази се у округлој чахури и поравнава се са површином спојног дела. Равни машински вијци се такође користе у неким приликама са равним машинским вијцима са полукружном главом. Ова врста завртња је лепша и користи се на местима на којима површина може да дозволи мало избочење. Вијци играју улогу повезивања два или више предмета и неопходна су потреба у свакодневном животу или индустријској производњи.
Упутства:
Вијци са упуштеном главом углавном се користе након уградње, површина делова се не може подићи, а причвршћени делови имају две дебљине, такозване дебљине, што значи да је дебљина причвршћеног дела већа од дебљине глава упуштеног вијка Након затезања вијка још увек постоји део навоја завртња који не улази у отвор са навојем. У овом случају, упуштени вијак се дефинитивно може затегнути. Обично постоји још једна ситуација, односно дебљина причвршћених делова мања је од висине главе упуштеног вијка, што је уобичајено у металним деловима у механичкој опреми, као што је спој шарке шасије, врата и кутија; лим опреме Повезивање поклопца и опреме итд. Због мале дебљине дела, проврт кроз завртањ причвршћеног лимова је у потпуности конусна рупа. У овом случају, када је заврнути вијак затегнут, глава вијка није конусна површина за сабијање дела од лима, али дно главе вијка и врх рупе са навојем су стиснути. Иако вијак осећа да је вијак затегнут, лим је заглављен уместо да се притисне. У овом случају, иако вијак осећа да је вијак затегнут, лим Златни комад заиста није затегнут. Ово је врло честа ситуација.
