Величина: М30-М530

Површина: ЗП / ХДГ

Материјал: Нерђајући челик

d	30	38	46	52	64	82	94	120	148
d1	25~26.9	30~33.7	38~42.4	44.5~48.3	57~60.3	76.1	88.9	108~114.3	133~139.7
d1	20	25	32	40	50	65	80	100	125
d1	3/4	1	1 1/4	1 1/2	2 ГГ # 39; ГГ # 39;	2 1/2	3	4	-
b	40	40	50	50	50	50	50	60	60
дс	10	10	10	10	12	12	12	16	16
d3	M10	M10	M10	M10	M12	M12	M12	M16	M16
L	70	76	86	92	109	125	138	-	-
L1	28	31	37	40	49	57	66	171	191
n	40	48	56	62	76	94	106	136	164
кг	9.4	10.5	12	12.9	22.2	25.9	28.8	64	72.7
кг	6.8	7.7	9	9.7	16.8	19.8	22.4	-	-

d	176	202	228	282	332	378	428	530
d1	159~168.3	(191)~193.7	216~219.1	267~273	318~323.9	355.6~368	406.4~419	508~521
d1	150	(175)	200	250	300	350	400	500
d1	-	-	-	-	-	-	-	-
b	60	60	70	70	70	70	70	70
дс	16	16	20	20	20	24	24	24
d3	M16	M16	M20	M20	M20	M24	M24	M24
L	-	-	-	-	-	-	-	-
L1	217	249	283	334	385	435	487	589
n	192	218	248	302	352	402	452	554
кг	83.4	95.8	169.8	202.8	235	382	429	522
кг	-	-	-	-	-	-	-	-

На оба краја постоје навоји који се могу комбиновати са навртком, углавном се користе за причвршћивање цевастих предмета попут водоводних цеви или предмета од лима као што су лиснате опруге аутомобила.

Апликација:

Широк спектар примена, главне намене: конструкција и уградња, прикључак механичке арматуре, возила, бродови, мостови, тунели, железнице итд.

Опрема за производњу:

1) ЦНЦ обрадни центар;

2) ЦНЦ струг;

3) ЦНЦ глодалица;

4) Машина за прецизно сечење

Мерни инструменти и опрема:

1) микрометар

2) Глатки мерач чепа

3) Мерач навоја

4) Инструмент за мерење слике

5) Координатна мерна машина

6) Испитивач храпавости

7) Рутински преглед чељусти.

Префериране индустрије:

1) Комуникациона опрема

2) Медицинска опрема

3) Фото опрема за електричну енергију

4) Ауто индустрија

5) Машинска опрема

6) Остали прилагођени делови

Popularne oznake: дин3570 у вијак, Кина, добављачи, фабрика, прилагођени, велепродаја, попуст, понуда, ниска цена, на лагеру, бесплатни узорак

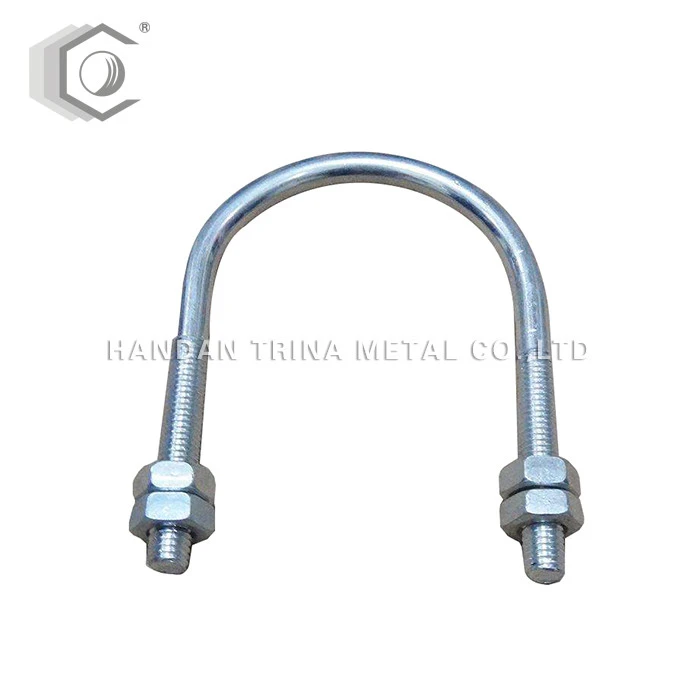

ДИН3570 У вијак
